| Projektname | L 198 Flexengalerie - Stubenbachbrücke & Betriebsstation |
| Sparte | Betonbau / Brückenbau |
| Auftraggeber | Amt der Vorarlberger Landesregierung |
| Ansprechpartner - Auftraggeber | auf Anfrage |

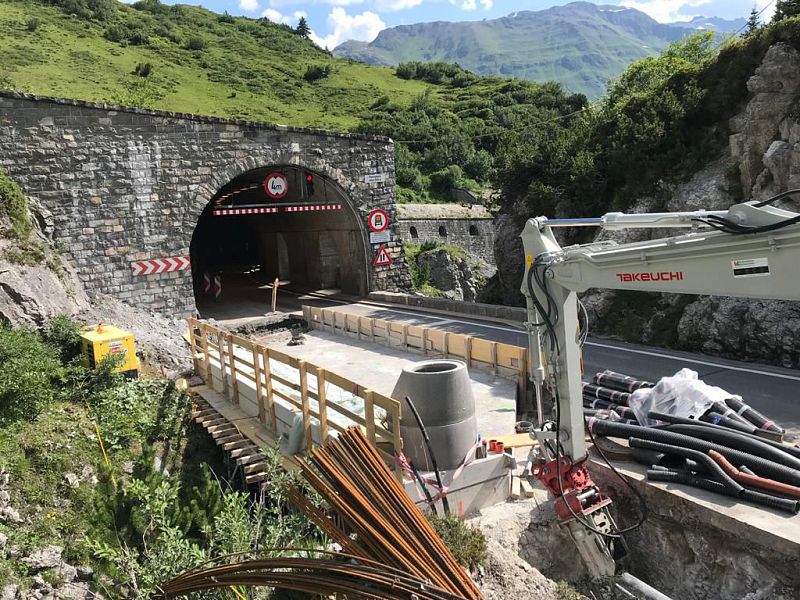

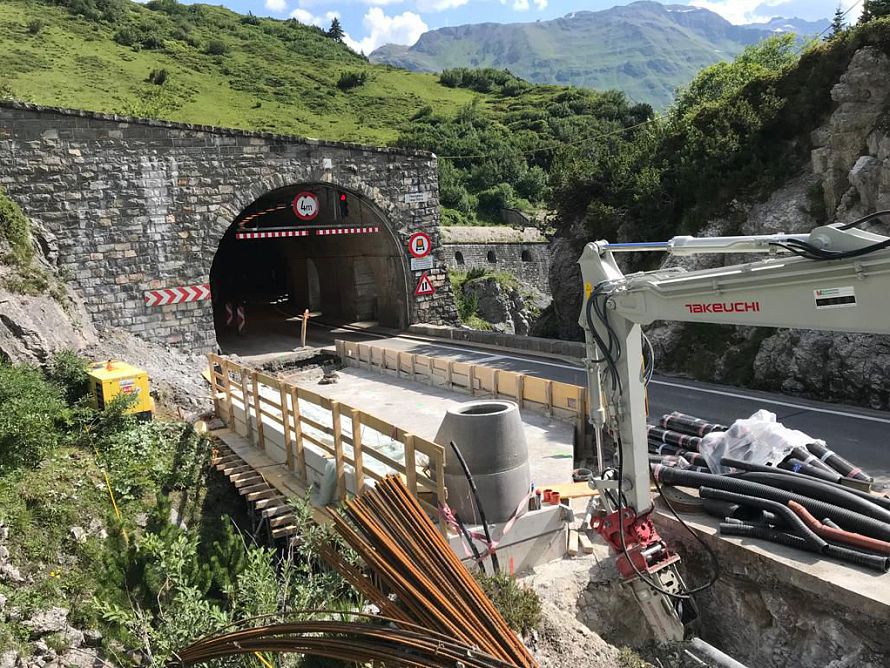

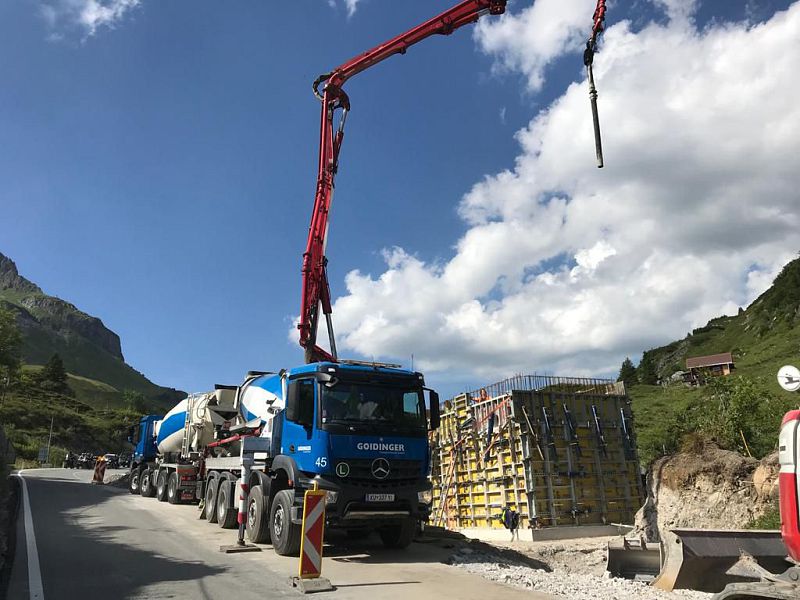

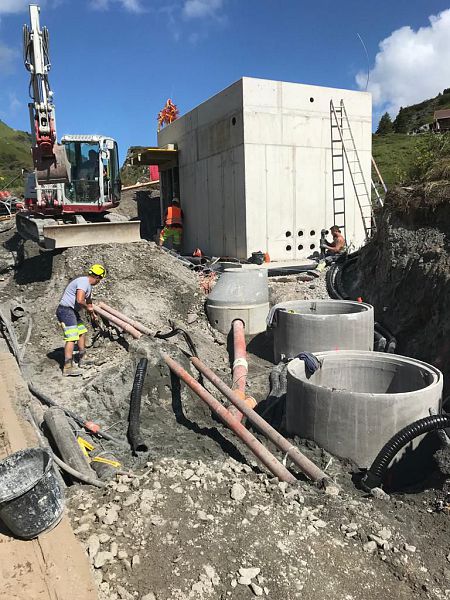

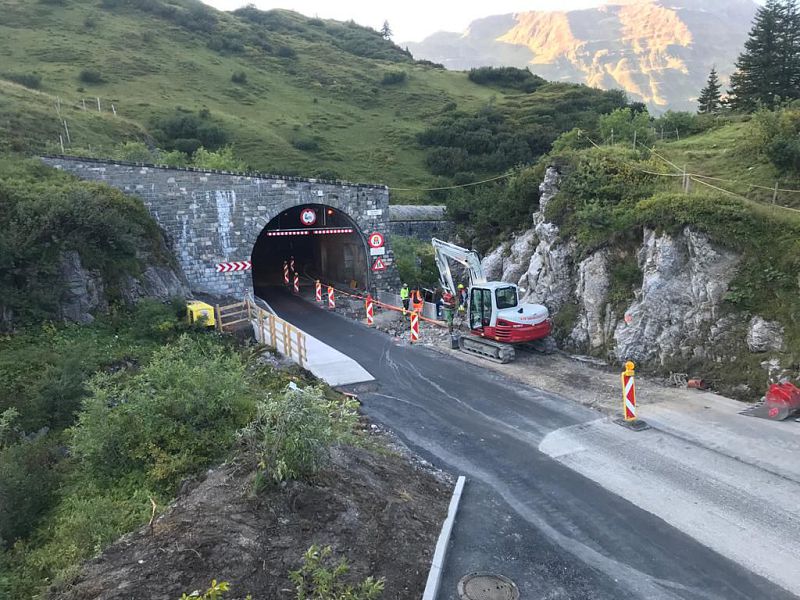

| Leistungsdaten | Stubenbachbrücke Instandsetzung: Errichtung einer 40 cm dicken Tragwerksplatte aus Stahlbeton auf das bestehende Bogentragwerk mit beidseitig aufgesetzten Randbalken und einem neuen Brückengeländer als Absturzsicherung. Am Bachoberlauf wurde zusätzlich eine Tragwerksverbreiterung zu Unterbringung der vorhandenen Leitungen ausgeführt. Die Tragwerksherstellung erfolgte halbseitig unter Verkehrsoffenhaltung. Kenndaten: • 250 m Verbau Kabelschutzrohre DN 50 – 200 • 230 m² Erneuerung Straßenoberbau • 170 to Asphalt (AC und SMA) • 100 m³ Beton (Tragwerk und Randbalken) • 10 to Bewehrungsstahl mit teilweise Stoß-Muffen Verbindungen • 60 m² Hydrophobierung Neubeton • 80 m² Brückentragwerksabdichtung • 23 m Brückengeländer • 13 m Brückenaufhängung (Leerrohre) • Bestehende Mauerwerksbogen Wasserstrahlen und teilweise Fugen sanieren Betriebsstation Neubau: Zur Unterbringung der elektrotechnischen und maschinellen Ausrüstung wurde eine Betriebsstation inkl. Einem PKW Parkplatz am nördlichen Portal der Flexengalerie errichtet. Das Gebäude mit den Ausmaßen von 7,00 x 4,50 m wurde in Stahlbetonbauweise errichtet und mit einem Verblendmauerwerk aus Kalkstein verkleidet, passend zum Portal der Flexengalerie. Kenndaten: • 300 m Verlegung Kabelschutzrohre DN 50 – 220 • 2 Stück Kabelzugschächte DN 1500 • 100 m³ Baugrubenaushub (Fels Bkl. 7) • 30 to Asphalt (AC und SMA) • 55 m³ Beton • 5 to Bewerhrungsstahl • 70 m² Verblendmauerwerk |
| Zeitraum Leistungserbringung | Juli - Oktober 2021 |
| Ort Leistungserbringung | L 198 Lechtalstraße, km 2.570 - km 2,700 |
| Projektleiter/Bauleiter | Ing. Roland Kainbacher / Ing. Manuel Ben Salah |
| Polier | Mario Haslwanter, Johannes Juen |
